Conveyor li jkessaħ ix-xaft vojta
Introduzzjoni
Conveyor li jkessaħ ix-xaft vojtahija ddisinjata u fabbrikata biex tittrasporta u tkessaħ fertilizzant kimiku b'densità bl-ingrossa ta '1063kg / m3, rata approssimattiva tal-fluss tal-massa ta' 30 tunnellata / siegħa sa 75tons / siegħa fuq distanza ta '11520mm. It-trasport tal-ġbid, jeħtieġ ukoll li jkessaħ. Il-conveyor tat-tkessiħ spirali vojta huwa l-ilma li jkessaħ b'xi sustanza kimika. Il-mezz tat-tkessiħ huma mimlija fil-ġakketta tat-tkessiħ, xaft vojta kif ukoll titjira bil-kamin. It-titjira bil-kamin huma tip ta ’wweldjar vojt u kontinwu.
It-tim tal-inġinerija tagħna u t-tim tal-fabbrikazzjoni:
Rekwiżiti Ġenerali
1.Materjali tal-kostruzzjoni
316L Kostruzzjoni tal-istainless steel għall-partijiet kollha mxarrba - augers / xaftijiet bil-kamin, ħawt, ġakketta u kopertura tat-tkessiħ.
Materjali tal-kostruzzjoni 16mn għar-ras tax-xaft.
2.Augers / xaftijiet bil-kamin
L-ebda bearings tal-hanger.
Xaftijiet tal-kamin / augers huma ø660mm * T16mm, pajp vojt.
Titjiriet Auger dijametru ta '1250mm, il-ħxuna hija ta' 10mm.
3. Titjiriet ta 'Augar li għandhom jiġu wweldjati kontinwament fuq iż-żewġ naħat.
Il-pitch tal-kamin huwa progressiv 450-600 mm.
Temperatura tat-tkessiħ minn 130 grad Celsius sa 81 grad Celsius.
4. Il-qoxra ta 'barra hija ħawt li hija magħmula mill-istainless steel 316L, id-daqs tal-pajp tal-iwweldjar huwa Ø660mm * 16mm.
Il-conveyor tal-kamin tat-tkessiħ vojta huwa magħmul mill-apparat tas-sewqan, il-port tad-dħul u l-ħruġ u l-korp tal-magna bil-kamin. Il-korp tal-magna bil-kamin huwa magħmul minn bearing tar-ras u tad-denb, xaft tal-kamin tat-tkessiħ vojta, ġakketta tal-qoxra / qoxra, eċċ. L-apparat tas-sewqan jikkonsisti minn sed tal-mutur u gearbox sew. Il-prinċipju tax-xogħol tiegħu huwa: ir-rotazzjoni tax-xaft tal-kamin fil-ħawt, il-materjal maħlul fil-ħawt bit-titjira fil-ħawt huwa mblukkat mill-ħajt tal-frizzjoni, fl-operazzjoni, it-titjira timbotta l-materjal għall-moviment assjali, fl-istess ħin il-materjal u l-kamin tat-tkessiħ vojta bil-kamin tal-kamin ta 'kuntatt tas-sħana, wara li tkessaħ il-materjal jista' jkun joħroġ mill-ħawt mill-aħħar tal-ħawt. Conveyor tal-kamin tat-tkessiħ għandu l-vantaġġi ta 'struttura sempliċi, kontroll tal-materjal eċċellenti, firxa ta' temperatura operattiva wiesgħa, effett ta 'tkessiħ tajjeb, tħaddim sikur u konvenjenti, prestazzjoni tajba tas-siġillar, protezzjoni ambjentali u l-bqija. Bearing PT100 Sensor tat-temperatura (bi trasmettitur inkorporat), output 4-20 sinjal MA; Installa swiċċ ta 'skoperta ta' imblukkar 'il fuq mill-port ta' kwittanza biex tiskopri jekk il-conveyor huwiex imblukkat; Sejbien ta 'rotazzjoni jew sensuri tal-veloċità jintużaw biex jindividwaw il-veloċità tal-conveyor, u s-sinjal tal-ħruġ PNP se jipprovdi sinjal korrispondenti jekk il-veloċità hija anormali. Bil-1 biċċa tal-kabinett ta' kontroll vertikali mmuntat fl-art, tip ta 'prova mhux splużjoni, magħmul minn steel stainless 304, inkluża unità ta' frekwenza ta 'l-iska Bil-modulu ta 'komunikazzjoni RS485, huwa użat prinċipalment għall-bidu u l-waqfien ta' conveyors tat-tkessiħ.

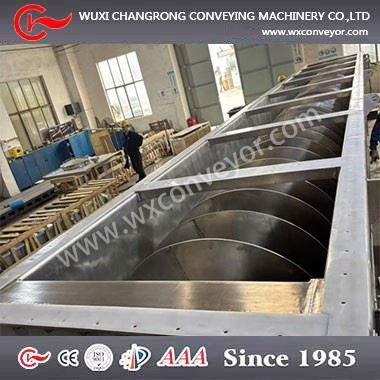

1. Veduta ġenerali tal-conveyor tal-kamin tat-tkessiħ qabel il-kunsinna.
2. Il-veduta ta 'Titjiriet bil-Kamin
3.HEHOLL CONVEYOR TAL-KULBER TAL-QAWWA HUWA L-ISPEZZJONI MILL-ISPEZZJONI MILL-Xerrej.
4. Jekk ix-xerrej ma jixhedx it-test tal-ġiri vojt, aħna nibgħatu r-rekords ta 'spezzjoni u l-vidjow tat-test tal-ġiri vojt lilhom għall-kontroll. Wara l-ispezzjoni li tgħaddi, aħna nwasslu conveyor tal-kamin tat-tkessiħ vojta fil-pront.
dejta teknika
|
Isem tal-Prodott |
Tkessiħ |
Fl-għażla tax-xerrej |
|
Titjira bil-kamin |
Ø1250mm |
|
|
Pitch tat-titjira bil-kamin |
varjabbli |
|
|
Ħxuna tat-titjira bil-kamin |
10mm |
|
|
Xaft taċ-ċentru tal-kamin |
Ø660 * 16mm |
|
|
Tul tal-conveyor bil-kamin |
11500mm |
|
|
Sistema tas-sewqan |
90kW fil-21rpm |
|
|
Direzzjoni tas-sewqan |
Mudell tal-gearbox: x3ks200e / hh / b, il-mudell tal-mutur huwa mutur tal-frekwenza EDRN280M4 / TF (frekwenza tvarja minn {5-50 Hz), klassi ta 'protezzjoni hija IP55, F grad. Ibbażat fuq l-esperjenza tagħna, muturi ta 'frekwenza varjabbli ġeneralment huma garantiti li joperaw bi frekwenza' l fuq minn 15Hz.Speed Proporzjon huwa 70.26 |
|
|
Invita l-inklinazzjoni tal-conveyor |
70, Inklinazzjoni |
|
|
Trattament tal-wiċċ |
RA illustrat intern inqas minn jew daqs 0. 8UM, Passivazzjoni Esterna |
|
|
Tagħbija statika |
42000kgs |
|
|
Daqs tal-ippakkjar |
15500mm * 1890mm * 2300mm (aħna nżarmaw il-mutur mill-conveyor waqt it-tbaħħir) |
|
|
Tip ta 'Ippakkjar |
Permezz ta 'film shrink b'qafas tal-azzar jew pallet (jew skont il-parir tax-xerrej) |
|
|
Ħin tal-manifattura |
150 jum wara l-ħlas parzjali |
|
|
Terminu ta 'ħlas |
50% imħallsa minn qabel bit-t / t, 50% għandhom ikunu bbilanċjati qabel il-kunsinna |
|
|
Perjodu ta 'garanzija |
12-il xahar wara l-bidu fuq il-post jew 18-il xahar wara l-kunsinna, liema minnhom iseħħ l-ewwel |
|
|
Servizz tas-Sit |
Nistgħu nibagħtu tekniċi fuq is-sit jekk meħtieġ |
Ritratti tat-talba għall-ispezzjoni
Talba għall-ispezzjoni tal-conveyor tat-tkessiħ tax-xaft vojt
Għandna l-pjan tat-test tal-ispezzjoni tagħna stess għal kull conveyor. Kull conveyor se jkun taħt iċċekkjat strettament u ttestjat b'suċċess qabel il-kunsinna. Dan ix-xaft tal-kamin qiegħed jagħmel tolleranza tar-ras tax-xaft.
Għandna wkoll il-programmi ta 'wweldjar tagħna stess minn WPS u PQR.
Kultant, ix-xerrej ikollu spezzjoni stretta fuq l-iwweldjar. Nistgħu nipprovdu l-ispezzjoni tal-iwweldjar minn RT, PT jew xi ħaġa oħra, li tista 'tissodisfa r-rekwiżiti tax-xerrej. L-iwweldjar kollu huwa spezzjonat 100% viżwalment matul l-istadju tal-fabbrikazzjoni.
Ħares lejn l-istampi t'hawn taħt: Aħna qed nagħmlu PTTest biex nivverifikaw l-iwweldjar.
Xaħam tal-conveyor li jkessaħ ix-xaft vojt
Qabel il-kunsinna, il-klijent laħaq il-workshop tagħna biex jixhed it-test tal-ġiri vojt.
L-ippakkjar u t-tbaħħir tal-conveyor tat-tkessiħ tax-xaft vojt
Ritratti tal-Ippakkjar: Shrink Film + Net
Ritratti tat-tbaħħir
Kif tikseb disinn u kwotazzjoni personalizzati korretti
Ibgħatilna l-informazzjoni li ġejja:
It-tul tat-trasport. L=____ m
Trasport ta 'grad ta' inklinazzjoni.=____00(L-inklinazzjoni hija minn 10sa 900)
Kapaċità tat-trasport=___ m3 / siegħa
It-trasport huwa kontinwu jew le
X'inhu tip ta 'materjali li għandhom jiġu trasportati? trab, partikula jew xi ħaġa oħra. Ipprovdi d-densità tal-massa tal-materjali, il-ħila tal-fluss, l-umdità, eċċ
Conveyor bil-kamin huwa magħmul minn azzar li ma jissaddadx jew azzar tal-karbonju
Vultaġġ fil-lokalità tiegħek .In-Ċina, huwa 380V, 50Hz, 3PH
